Kippachshöhe 100 mm

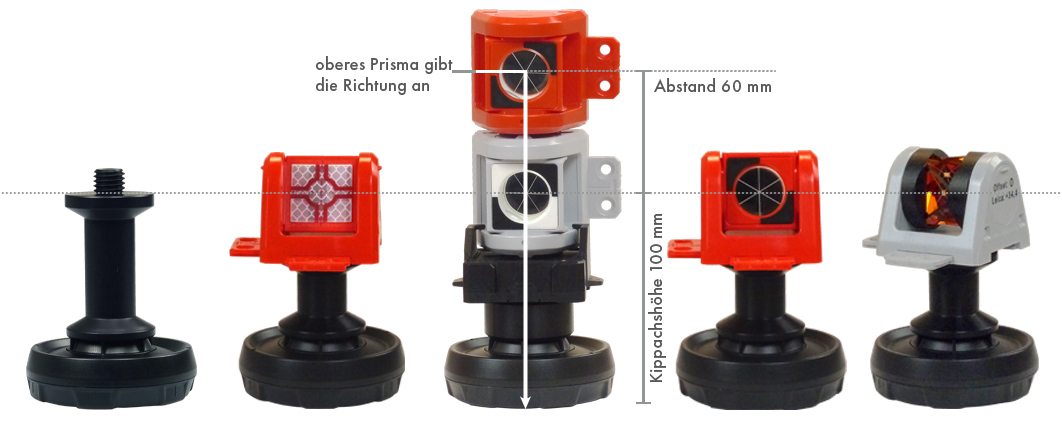

Reflexzielmarke, Mini Prismen RS195M, RSMP392M, RSMP395M und RSMP495M sowie GNSS Adapter RS0195M

Bildliche Darstellungen, die unser System „Ein Referenzpunkt für alle Instrumente“ („One Point Fits All“ OPFA) veranschaulichen.

Mit diesem System können Referenzpunkte beispielsweise sehr präzise mittels einer Totalstation eingemessen und anschließend mit den folgenden Instrumenten exakt und präzise genutzt werden, wobei Totalstation und Instrumente dabei identische XYZ-Koordinaten verwenden:

Instrument  ⇒ passende Produkte aus OPFA

• Scanner von Leica, FARO, Z+F, Trimble  ⇒  RSL420M und RSL422M und RSLB10M (Scanner-Kugel)
• Scanner von RIEGL, je nach Instrument  ⇒  w.o. oder RSL453 für Marken mit reflektierender Oberfläche
• NavVis  ⇒  RSL-X93M
• Lidar oder SLAM  ⇒  RSL452M
• Drohnen und Mobil Mapping  ⇒  RSL-X95M und RSLX97M
• GNSS und GPS  ⇒  RS0195

Bei der Verwendung unterschiedlicher Geräte werden Genauigkeiten von ±1 mm erzielt.
Die tatsächliche Genauigkeit hängt vom Gerät ab und ist z.B. mit GNSS- und GPS-Antennen nicht erreichbar.

Fixpunkt für GNSS-Antenne RS0195M

Für direktes Anbringen von Antennen mit 5/8 Zoll Innengewinde. Kippachshöhe: 100 mm.

Reflexzielmarke RS195M

Offset: 0, Kippachshöhe: 100 mm

Mini Prisma RSMP392M

Offset: -16,9 (Leica +17,5), Kippachshöhe: 100 mm unteres Prisma und Kippachshöhe 160 mm oberes Prisma.
In dieser Kombination wird eine Art „Kanalstabfunktion“ verwendet um bei Bedarf den Referenzpunkt selbst aus jedem Winkel einmessen zu können.

Mini Prisma  RSMP395M

Offset: -16,9 (Leica +17,5), Kippachshöhe: 100 mm

220° Mini Prisma RSMP495M

Offset: 0 (Leica +34,4), Kippachshöhe: 100 mm
