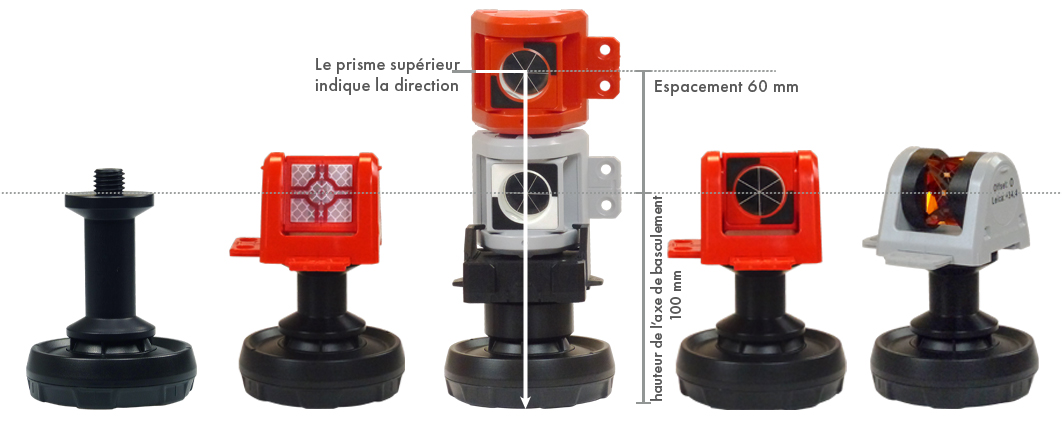

Hauteur de l’axe de basculement 100 mm

Point de visée réflecteur, mini-prismes RS195M, RSMP392M, RSMP395M et RSMP495M, ainsi qu'adaptateur GNSS RS0190M

Représentations illustrant notre système « Un point fixe pour tous les instruments » (« One Point Fits All » OPFA).

Avec ce système, les points de référence peuvent être mesurés très précisément à l'aide d'une station totale, puis utilisés de manière exacte et précise avec les instruments suivants, en utilisant les mêmes coordonnées XYZ pour la station totale et les instruments.

Instrument ⇒ Produits compatibles de l'OPFA

Scanners de Leica, FARO, Z+F, Trimble ⇒ RSL420M, RSL422M et RSLB10M (sphère pour scanner)
Scanners de RIEGL, selon l'instrument ⇒ options ci-dessus ou RSL453 pour cibles avec surface réfléchissante
NavVis ⇒ RSL-X93M
Lidar ou SLAM ⇒ RSL452M
Drones et cartographie mobile ⇒ RSL-X95M et RSLX97M
GNSS et GPS ⇒ RS0190

En utilisant différents appareils, des précisions de ±1 mm peuvent être obtenues.
La précision réelle dépend de l'appareil et, par exemple, n'est pas atteignable avec des antennes GNSS et GPS.

Point fixe pour antenne GNSS RS0190M

Pour fixation directe des antennes avec filetage intérieur de 5/8". Hauteur de l'axe d'inclinaison : 100 mm.

Point de visée réflecteurs RS195M

Offset: 0, hauteur de l’axe de basculement : 100 mm

Mini prisme RSMP392M

Offset: -16,9 (Leica +17,5), hauteur de l’axe de basculement : 100 mm pour le prisme inférieur et 160 mm pour le prisme supérieur.

Mini prisme RSMP395M

Offset: -16,9 (Leica +17,5), hauteur de l’axe de basculement : 100 mm

Mini prisme - 220° RSMP495M

Offset: 0 (Leica +34,4), hauteur de l’axe de basculement : 100 mm
