Laserscanner-Marken

RSL420M, RSL422M

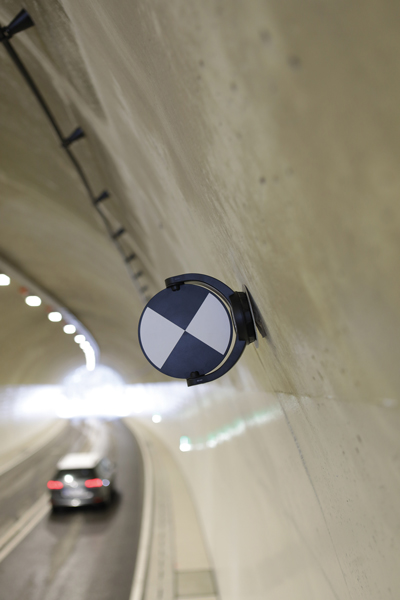

RSL422M

mit Dreh- und Kippfunktion, magnetisch

auf Saugnapf RSSV-X90

Laserscanner-Marke mit speziellem Magnetfuß

  • Durch kugelgelagerte Gelenke lässt sich die Laserscanner-Marke leichtgängig in jede
    Richtung ausrichten und bleibt dabei stets präzise in der Achse und in Position.

  • Die Marke kann als Scanner- oder Drohnenmarke verwendet werden

  • In zwei Versionen erhältlich:
    A) Artikel RSL420M – einseitig bedruckt mit Offset 0 und
    B) Artikel RSL422M – beidseitig bedruckt mit Offset +1,5 mm (kann ohne drehen und schwenken von zwei Seiten verwendet werden)

  • Fixpunkte zur Verknüpfung von mehreren Standpunkten

  • Zuweisung raumbezogener Referenzinformationen zu einem Geodatensatz

  • Geeignet im Innen- und Außenbereich

Magnetfuß:

  • Spezieller Magnetfuß mit insgesamt 11 Magneten für alle metallischen Oberflächen und weitere Anwendungen

  • Mit Aussparung für die Verwendung in Verbindung der Fixpunkte RSFP-X90

  • Für die Verwendung in Verbindung der Adapter RSFP-X90-1, RSFP-X90-2 und RSFP-X90-3:

    A) Damit kann die Laserscanner-Marke auf jedem gängigem Stativ oder Dreifuß platziert werden. Siehe Abb.

    B) Dadurch kann die Laserscanner-Marke exakt über einem RS Mini Prisma platziert werden. Siehe Abb.

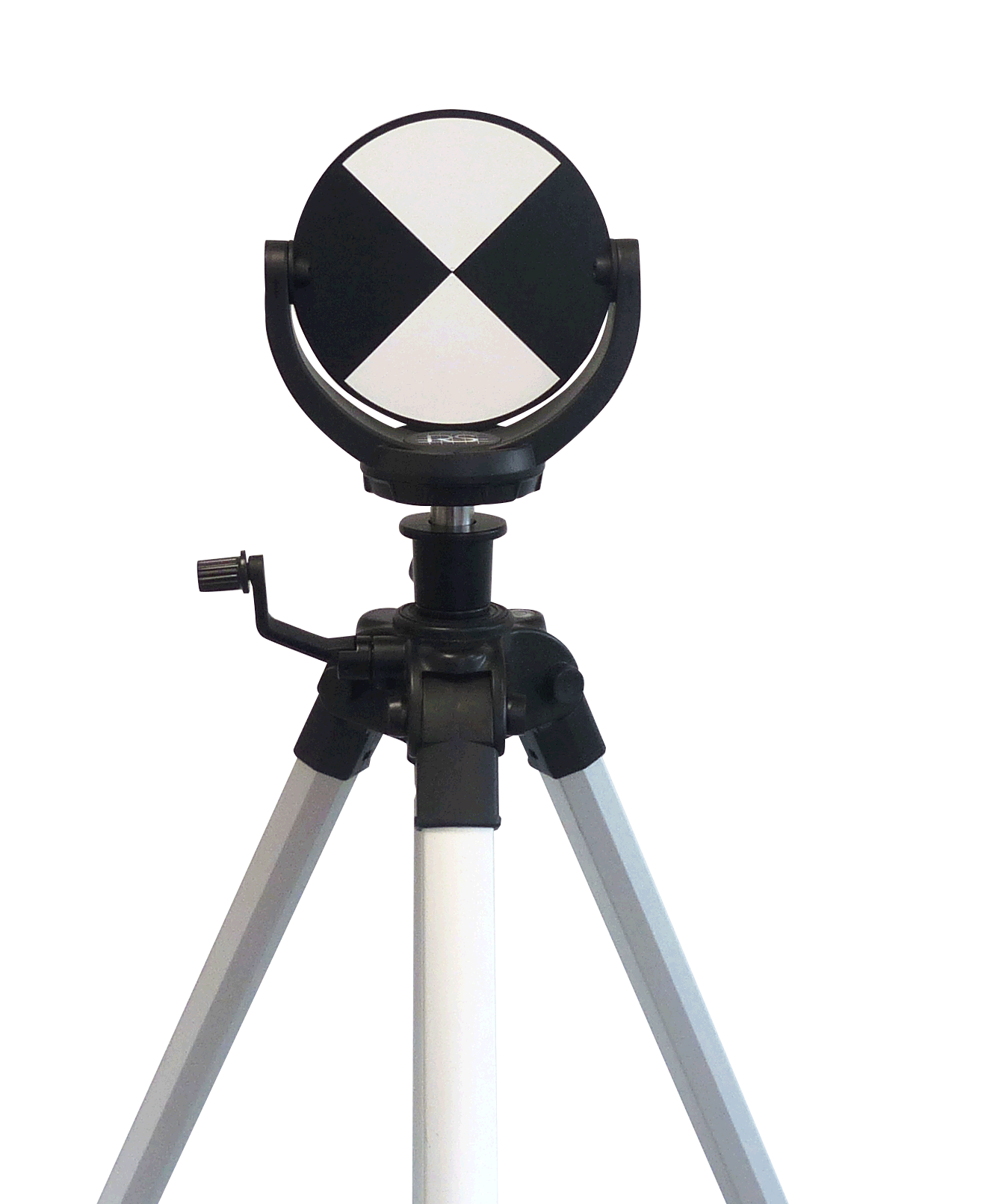

  • Die Kippachshöhe von 100 mm entspricht gängigen Prismen damit auch die XYZ-Koordinaten mittels Totalstation einfach und präzise ermittelt werden können.
    Ggf. bieten wir auch eine Kombinationslösung von Magnetfuß, Adapter und Prisma mit Kippachshöhe von 100 mm an (siehe Abb. unten)

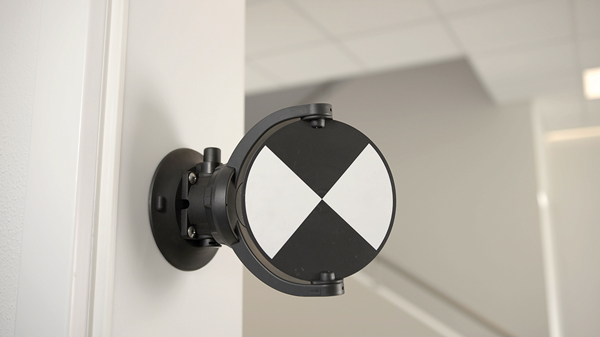

Saugnapf RSSV-X90

  • Ermöglicht die Verwendung der Laserscanner-Marke auf jedem glatten Untergrund wie z.B. Glas oder glatte Möbelfronten ohne bohren oder kleben!

---------------------------

Technische Daten:
Durchmesser: Ø 145mm
Kippachshöhe: 100 mm
Gewicht: 500 g

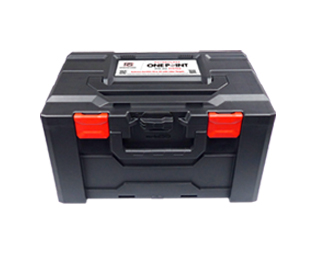

RSL402M / RSL422M auch im Kofferset erhältlich:
KS2, KS2-2, KS2-3

Kompakt und sicher verpackt, praktisch und schnell griffbereit – unsere Koffer-Sets,
der ideale Begleiter: Überall.

Ideal für 3D-Aufmaße im Innen- und Außenbereich:

Die Marken RSL420M und RSL422M sind auch in den Koffersets KS2-420M/422M, KS2-420M/422M-2 und KS2-420M/422M-3 erhältlich.

Anwendungsbeispiele

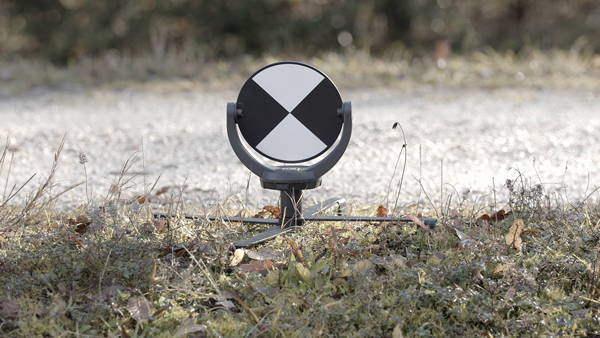

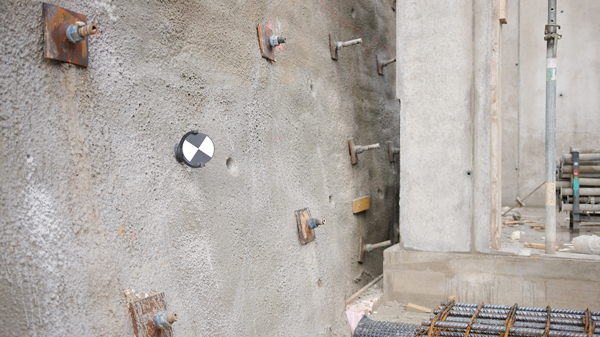

RSL422 auf Dreifuß RSL422M über RSMP380 RSL422M auf RSSV-X90

Produkte mit Kippachshöhe 100 mm
RS Produkte mit Kippachshöhe 100 mm

Vermaßungsdatei RSL420M und RSL422M.pdf zum Download.
Hier finden Sie für jedes RS-Produkt eine Vermaßungsdatei.
