RSFP-X99-11/12

Manchons d’ancrage comme points de reprise

RSFP-X99-11 et RSFP-X99-12

sur les chantiers et pour des points de référence BIM dans les tunnels

Nous proposons à toutes les entreprises de construction travaillant avec des stations totales la possibilité d'utiliser les douilles d'ancrage fréquemment utilisées sur les chantiers pour relever des mesures. Les manchons d’ancrage DW 15 sont souvent utilisés sur les chantiers de construction avec les tiges de tension DW 15 comme ancrages de fixation. Il suffit de placer l'un des produits suivants sur le point de reprise et de le visser dans la douille d'ancrage. Les points de visée et prismes de haute précision peuvent alors être utilisés, par exemple, comme point de référence pour une station totale, dans toutes les directions.

Dans les tunnels ou sur les surfaces irrégulières, les points de reprise sont fixés de manière permanente par perçage et collage. Les points de visée appropriés peuvent ensuite être mis en place pour les instruments de mesure utilisés dans le cadre du projet.

Avec un décalage prédéfini pour chaque point de visée, le point de mesure reste toujours exactement le même ! Ainsi, le point de mesure peut par exemple être mesuré à l'aide d'une station totale, puis être utilisé pour des scanners ou des drones. C’est pourquoi ces produits sont souvent utilisés sur les chantiers BIM.

RSP-X99

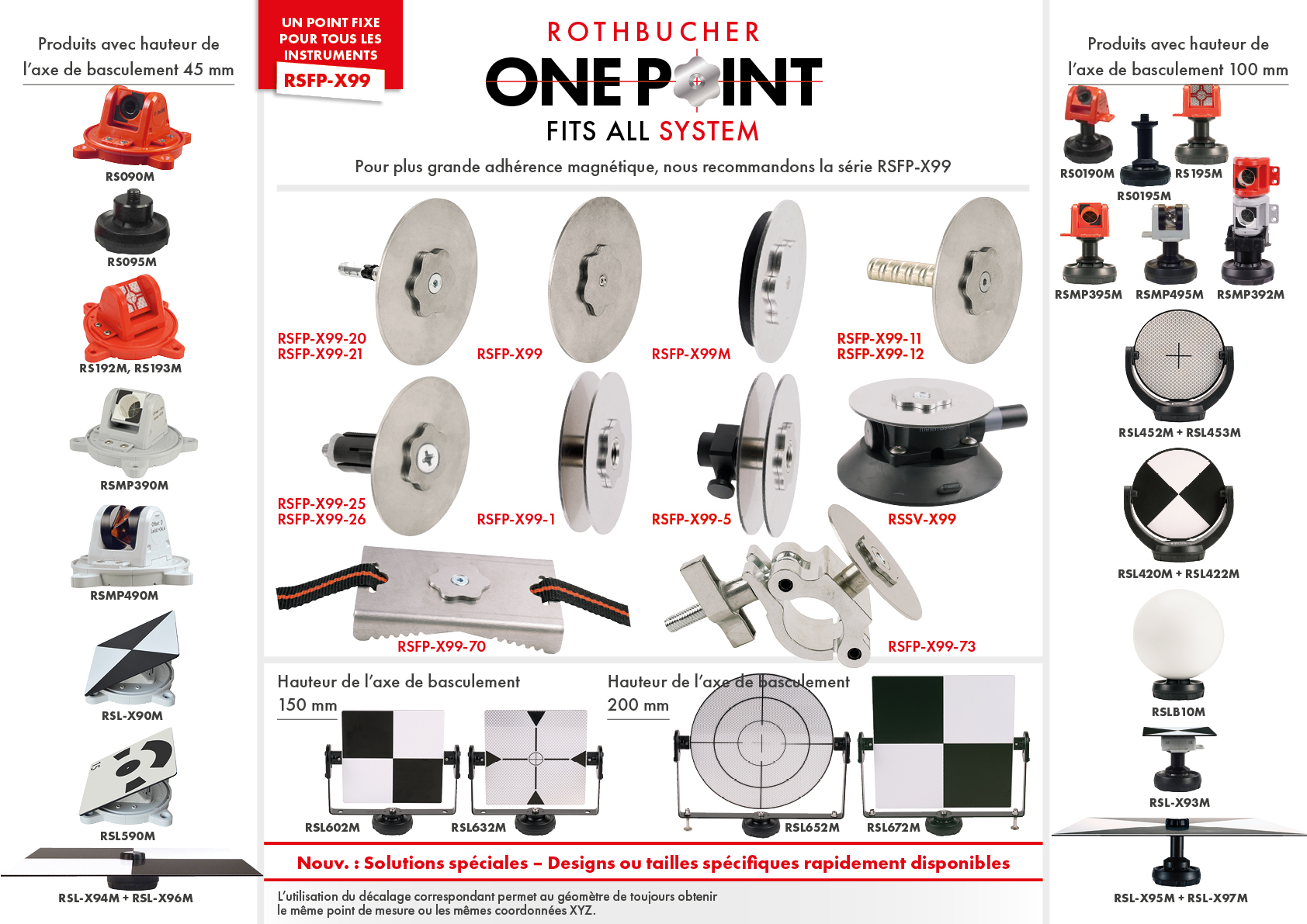

L’illustration suivante présente tous les produits qui peuvent être utilisés avec le point de reprise RSFP-X99-11+12. Les aimants de la plaque de sol maintiennent les prismes ou les marques sur le point exact souhaité.

Fichier de mesure Accessoires pour les séries RSFP-X90 à RSFP-X99 à télécharger.
Vous trouverez ici des fichiers de mesure pour tous les produits RS.
