RS183 y RS183M punto de mira de reflejo con funcion de inclinacioón

Punto de mira de reflejo 30 x 30 mm con funcion de inclinacioón

RS183 y RS183M*

Más precisión desde cualquier dirección

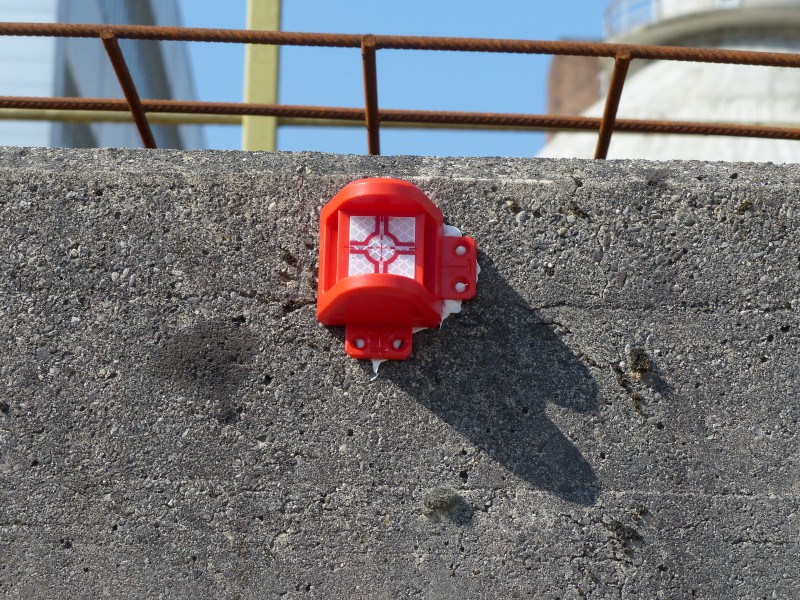

Il punto de mira de reflejo RS183 se puede alinear con precisión con el instrumento de medición al usar estaciones totales y se puede inclinar 180°, lo que permite utilizar el mismo punto de medición desde diferentes direcciones. En combinación con punto de reanudación RSFP-X80 el encaje de las marcas en dos posiciones permite apuntar al punto de medición desde casi cualquier dirección.

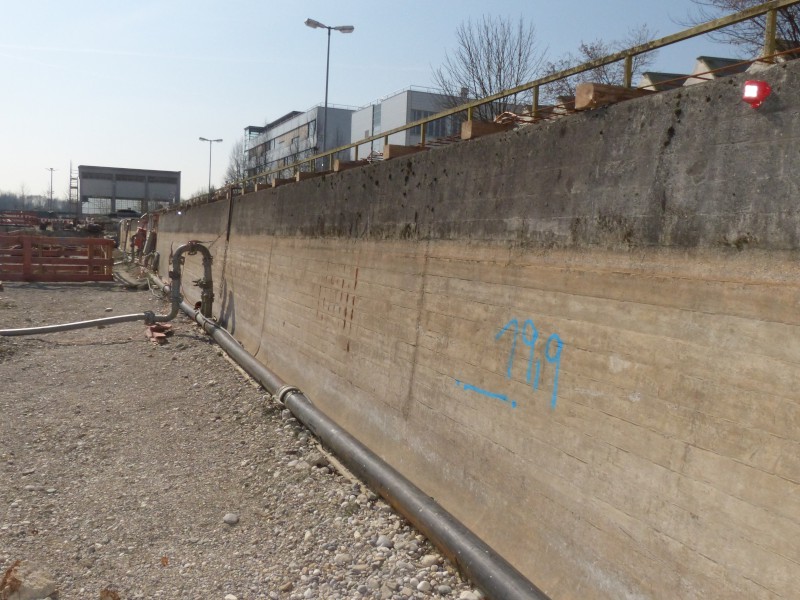

Si las marcas se montan antes del inicio de la construcción en los alrededores de la obra, los capataces o topógrafos pueden utilizar el mismo punto de medición desde la zanja de construcción hasta el último piso. Según el avance de la construcción, la marca de objetivo reflectante se puede alinear fácilmente con el recorrido de la obra.

Gracias al sistema insertable integrado pueden combinarse varias marcas entre sí. Las marcas pueden unirse entre sí en las dos direcciones y permiten la medición desde distintas direcciones sin tener que girar el punto de mira de reflejo. La distancia de los puntos de medición entre las marcas que se combinan entre sí es siempre de 60 mm.

La instalación es rápida y sencilla: con nostro adhesivo pegamento de montaje RSMK-FIX , incluso en superficies difíciles.

El marcador de referencia RS183M están equipados con el imán RSMS1062 y están especialmente diseñados para la vigilancia de raíles y estructuras de acero. No existe una forma más rápida de montaje sobre acero: no es necesario pegar, limpiar ni secar la superficie.

RS183 - giratorio 180°

Alcance: aprox. 80 metros
Offset: 0
Altura axial de inclinación: 30 mm

Los alcances dependen del dispositivo y pueden verse mermados por las condiciones meteorológicas y medioambientales.

 *magnético


Archivo de dimensión RS183.pdf y RS183M.pdf para descargar
Aqui encontrarás archivos de dimensión para todos los productos RS
