Absteckhilfe für Robotik-Totalstationen mit Mini Prisma

RS150M

Eine neue und innovative Lösung, um Messpunkte schnell und exakt auf horizontalen oder
vertikalen Oberflächen mit Robotik Totalstationen abzustecken.

Nach Erreichen des zu vermessenden Punktes wird durch einfaches Gleiten des Prismas von
Position A nach Position B und umgekehrt der jeweilige Messpunkt direkt unterhalb des Prismas frei und kann durch eine Aussparung in der Bodenplatte direkt angezeichnet werden.

Vorteile:

• Schnelles und präzises Abstecken
• Ermöglicht das direkte Abstecken auf der Decke, indem die Absteckhilfe einfach kopfüber verwendet wird
• Direktes Anzeichnen des Messpunktes auf horizontalen und vertikalen Oberflächen
• Bei eingestelltem 50 mm Höhenversatz in der Totalstation können Höhen direkt an der Oberkante bzw. Unterkante markiert werden, ohne das Prisma verschieben zu müssen.
• Prisma bleibt immer zum Instrument ausgerichtet
• Das Achten auf eine waagerechte Position mittels Libelle ist nicht notwendig, da die Kippachshöhe nur 50 mm beträgt.

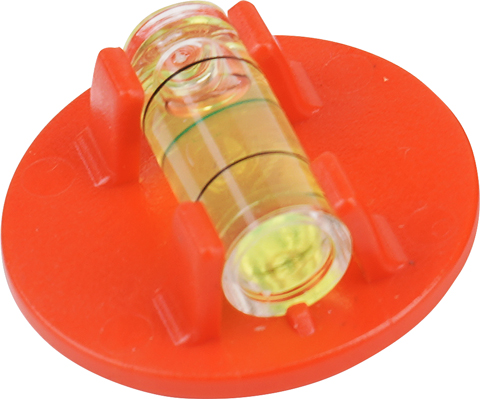

• Für gerade Markierungen an Wänden wird die Libelle RS150WB mitgeliefert.
• Skalen zur schnellen Übertragung der Korrekturwerte auf den letzten Millimetern.

Mess-Skala an den Seitenwänden in mm und in THS:

Offset: -16,9 (Leica +17,5)
Kippachshöhe: 50 mm

Für dieses Video wurde die RS150M ausführlich getestet und verglichen:

Danke an Shea Glaedle für dieses Video.
